統合回路設計ツールTINA

TINAで作成したプリント基板の例です。

【山口電子設計事務所様ご提供】

fig-1

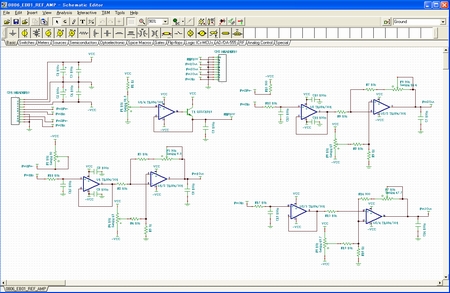

回路図　（TINA回路図エディタ）

fig-1

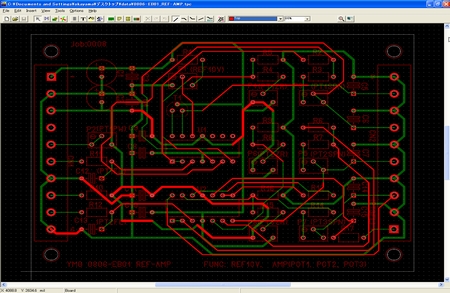

PCBレイアウト　（TINA PCB デザイナー）

fig-1

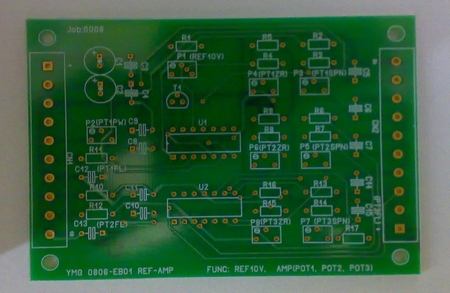

完成　基盤

fig-1

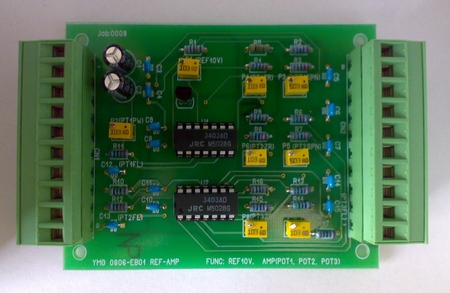

完成　部品実装
